ニードルバルブ 製品シリーズ一覧
-
自動グローブタイプニードルバルブ 大型
￥0
-
自動グローブタイプニードルバルブ
￥0
-
自動グローブタイプニードルバルブ
￥0
-
自動グローブタイプニードルバルブ
￥0
-
自動グローブタイプニードルバルブ
￥0
-
自動グローブタイプニードルバルブ
￥0
-
自動グローブタイプニードルバルブ
￥0
-
自動グローブタイプニードルバルブ 高温
￥0
-
自動グローブタイプニードルバルブ 低温
￥0
-
自動グローブタイプニードルバルブ 高温 大型
￥0
-
自動グローブタイプニードルバルブ 防爆
￥0
-
自動グローブタイプニードルバルブ
￥0
-
自動グローブタイプニードルバルブ
￥0
-
自動グローブタイプニードルバルブ
￥0
-
自動グローブタイプニードルバルブ 低温 大型
￥0
-
自動グローブタイプニードルバルブ 防爆 大型
￥0
-
自動グローブタイプニードルバルブ ＮＣ
￥0
-
自動グローブタイプニードルバルブ 高温 ＮＣ
￥0
-
自動グローブタイプニードルバルブ 低温 ＮＣ
￥0
-
自動グローブタイプニードルバルブ 電空 ＮＣ
￥0
自動グローブタイプニードルバルブ 大型
C3 シリーズ 代表品番：C3 シリーズ概要：特長
ステッピングモーターアクチュエータの採用により2000:1の高分解能を実現。
インナー弁はSUS316+ステライト盛で耐摩耗性に優れています。
また、5～0.0000015までの幅広いCv値に対応。
大型アクチュエータタイプ。
自動グローブタイプニードルバルブ

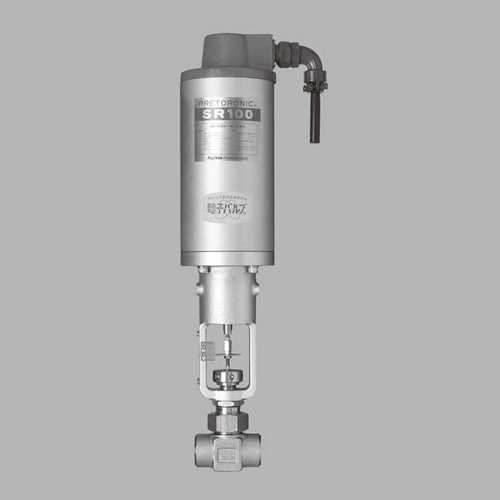

S5R-11 シリーズ 代表品番：S5R-11 シリーズ概要：特長
1.高応答性
駆動源に比例ソレノイドを採用しており、開閉速度約0.3秒(閉⇔開)を実現。
空気作動式やモーター駆動式に比べ、応答性が優れている。
2.優れた位置制御
検出に高精度なリニアセンサーを採用しており、バルブ開度を常にドライブユニットにフィードバックさせているため、分解能500:1、ヒステリシス1.5%以下の位置制御が可能です。
3.スプリングバック構造
電子バルブでありながら空気作動式と同様にスプリングバック構造を備えています。
電源や信号が喪失した場合、即座に全閉位置へ作動します。
4.計装信号で作動
入力信号DC4～20mAでバルブは作動します。
その他DC1～5Vの信号にも対応できます。
5.エアー源不要
DC24Vをドライブユニットに供給すれば、後は調節計からの制御信号に応じた動作を行います。
6.コンパクト
従来の電子バルブ、プレトロニック「SR100」に比べ30%の小型化、60%の軽量化を実現しました。
自動グローブタイプニードルバルブ
S1-13 シリーズ 代表品番：S1-13 シリーズ概要：特長
1.高速開閉の実現!
アクチュエータとバルブの弁体をダイレクトに接続しているため、開閉速度(全開-前閉)約0.6Sec.で動作可能です。
2.スプリングバック構造!
停電時、緊急時等には、瞬時のうちに全閉あるいは全開できます。
3.コンパクト設計!
コンパクト設計により、ドライブユニットを一体化しているにもかかわらず、小型(232mm)・軽量(3kg)で小型装置にも、組込みが可能です。
4.エアー源が不要!
DC24Vをドライバー部に供給すれば、入力信号に比例した動作をします。
5.計装信号で動作!
入力信号DC4～20mAでバルブは全閉→全開(全開→全閉)を行います。
その他にもDC1～5Vの信号にも対応できます。
6.フィードバック機構を採用!
ストロークの検出に高精度リニアセンサーを使用し、アクチュエータへの電流を連続制御しているため、1/200の分解能が得られ、ヒステリシスは3%FS以下です。
自動グローブタイプニードルバルブ
S2 シリーズ 代表品番：S2 シリーズ概要：特長
精密制御
ポテンショメータを内蔵、バルブの開度をフィードバックすることで再現性とヒステリシス特性に優れた精密制御を実現!
特殊比例ソレノイドアクチュエータによる高速応答
特殊比例ソレノイドを採用し、全閉⇔全開0.6秒以下の高速応答を実現!(正作動型は0.8秒以下)
スプリングバック構造
スプリングバック構造で緊急時にも全開または全閉位置にバルブが動作。
幅広いCv値選定範囲
インナー弁(ディスク&シート)SUS316+ステライト盛で耐摩耗性に優れています。
グランド部は、PTFE製Vパッキンを採用。
ステンレス鍛造(SUSF316)製ボディ。
高圧ガス大臣認定品にも対応。
アクチュエータ推力
推力300Nタイプ。
自動グローブタイプニードルバルブ
S2H シリーズ 代表品番：S2H シリーズ概要：特長
精密制御
ポテンショメータを内蔵、バルブの開度をフィードバックすることで再現性とヒステリシス特性に優れた精密制御を実現!
特殊比例ソレノイドアクチュエータによる高速応答
特殊比例ソレノイドを採用し、全閉⇔全開0.6秒以下の高速応答を実現!(正作動型は0.8秒以下)
スプリングバック構造
スプリングバック構造で緊急時にも全開または全閉位置にバルブが動作。
幅広いCv値選定範囲
インナー弁(ディスク&シート)SUS316+ステライト盛で耐摩耗性に優れています。
グランド部は、PTFE製Vパッキンを採用。
ステンレス鍛造(SUSF316)製ボディ。
高圧ガス大臣認定品にも対応。
フィン付で500℃までの流体に対応可能です。
アクチュエータ推力
推力300Nタイプ。
自動グローブタイプニードルバルブ
C1 シリーズ 代表品番：C1 シリーズ概要：特長
ステッピングモーターアクチュエータの採用により2000:1の高分解能を実現。
インナー弁はSUS316+ステライト盛で耐摩耗性に優れています。
また、5～0.0000015までの幅広いCv値に対応。
小型アクチュエータタイプ。
自動グローブタイプニードルバルブ 高温
C1H シリーズ 代表品番：C1H シリーズ概要：特長
ステッピングモーターアクチュエータの採用により2000:1の高分解能を実現。
インナー弁はSUS316+ステライト盛で耐摩耗性に優れています。
5～0.0000015までの幅広いCv値に対応。
小型アクチュエータタイプ。
フィン付きで500℃までの流体に対応可能です。
自動グローブタイプニードルバルブ 低温
C1C シリーズ 代表品番：C1C シリーズ概要：特長
ステッピングモーターアクチュエータの採用により2000:1の高分解能を実現。
インナー弁はSUS316+ステライト盛で耐摩耗性に優れています。
5～0.0000015までの幅広いCv値に対応。
小型アクチュエータタイプ。
グランド部の過冷却を防ぐエクステンション構造で-253℃ ( 液体水素) での使用が可能です。
自動グローブタイプニードルバルブ 高温 大型
C3H シリーズ 代表品番：C3H シリーズ概要：特長
ステッピングモーターアクチュエータの採用により2000:1の高分解能を実現。
インナー弁はSUS316+ステライト盛で耐摩耗性に優れています。
5～0.0000015までの幅広いCv値に対応。
大型アクチュエータタイプ。
フィン付きで500℃までの流体に対応可能です。
自動グローブタイプニードルバルブ 防爆
C1E シリーズ 代表品番：C1E シリーズ概要：特長
ステッピングモーターアクチュエータの採用により2000:1の高分解能を実現。
インナー弁はSUS316+ステライト盛で耐摩耗性に優れています。
また、5～0.0000015までの幅広いCv値に対応。
d2G4対応の防爆型小型アクチュエータタイプ。
自動グローブタイプニードルバルブ
S3 シリーズ 代表品番：S3 シリーズ概要：特長
精密制御
ポテンショメータを内蔵、バルブの開度をフィードバックすることで再現性とヒステリシス特性に優れた精密制御を実現!
特殊比例ソレノイドアクチュエータによる高速応答
特殊比例ソレノイドを採用し、全閉⇔全開0.6秒以下の高速応答を実現!(正作動型は0.8秒以下)
スプリングバック構造
スプリングバック構造で緊急時にも全開または全閉位置にバルブが動作。
幅広いCv値選定範囲
インナー弁(ディスク&シート)SUS316+ステライト盛で耐摩耗性に優れています。
グランド部は、PTFE製Vパッキンを採用。
ステンレス鍛造(SUSF316)製ボディ。
高圧ガス大臣認定品にも対応。
アクチュエータ推力
推力450Nタイプ。
自動グローブタイプニードルバルブ

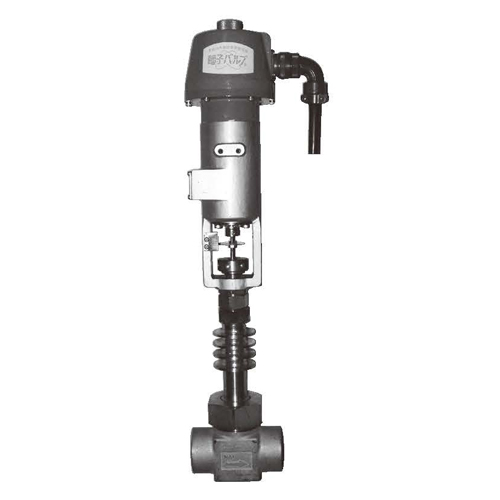

S3H シリーズ 代表品番：S3H シリーズ概要：特長
精密制御
ポテンショメータを内蔵、バルブの開度をフィードバックすることで再現性とヒステリシス特性に優れた精密制御を実現！
特殊比例ソレノイドアクチュエータによる高速応答
特殊比例ソレノイドを採用し、全閉⇔全開0.6秒以下の高速応答を実現！（正作動型は0.8秒以下)
スプリングバック構造
スプリングバック構造で緊急時にも全開または全閉位置にバルブが動作。
幅広いCv値選定範囲
インナー弁（ディスク＆シート）SUS316+ステライト盛で耐摩耗性に優れています。
グランド部は、PTFE製Vパッキンを採用。
ステンレス鍛造(SUSF316)製ボディ。
高圧ガス大臣認定品にも対応。
フィン付で500℃までの流体に対応可能です。
アクチュエータ推力
推力450Nタイプ。
自動グローブタイプニードルバルブ

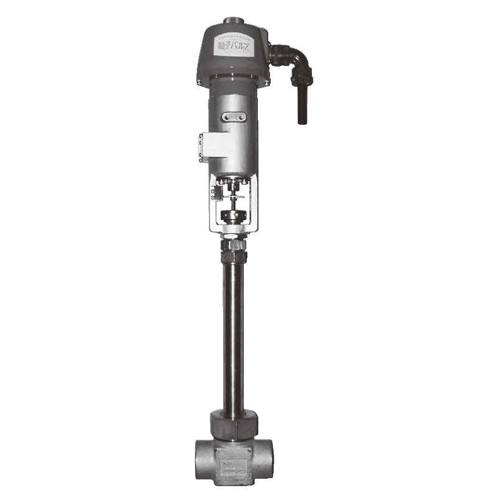

S3C シリーズ 代表品番：S3C シリーズ概要：特長
精密制御
ポテンショメータを内蔵、バルブの開度をフィードバックすることで再現性とヒステリシス特性に優れた精密制御を実現！
特殊比例ソレノイドアクチュエータによる高速応答
特殊比例ソレノイドを採用し、全閉⇔全開0.6秒以下の高速応答を実現！（正作動型は0.8秒以下)
スプリングバック構造
スプリングバック構造で緊急時にも全開または全閉位置にバルブが動作。
幅広いCv値選定範囲
インナー弁（ディスク＆シート）SUS316+ステライト盛で耐摩耗性に優れています。
グランド部は、PTFE製Vパッキンを採用。
ステンレス鍛造(SUSF316)製ボディ。
高圧ガス大臣認定品にも対応。
グランド部の過冷却を防ぐエクステンション構造で－253℃ ( 液体水素) での使用が可能です。
アクチュエータ推力
推力450Nタイプ。
自動グローブタイプニードルバルブ 低温 大型
C3C シリーズ 代表品番：C3C シリーズ概要：特長
ステッピングモーターアクチュエータの採用により2000:1の高分解能を実現。
インナー弁はSUS316+ステライト盛で耐摩耗性に優れています。
5～0.0000015までの幅広いCv値に対応。
大型アクチュエータタイプ。
グランド部の過冷却を防ぐエクステンション構造で-253℃ ( 液体水素) での使用が可能です。
自動グローブタイプニードルバルブ 防爆 大型
C3E シリーズ 代表品番：C3E シリーズ概要：特長
ステッピングモーターアクチュエータの採用により2000:1の高分解能を実現。
インナー弁はSUS316+ステライト盛で耐摩耗性に優れています。
また、5～0.0000015までの幅広いCv値に対応。
d2G4対応の防爆型大型アクチュエータタイプ。
自動グローブタイプニードルバルブ ＮＣ

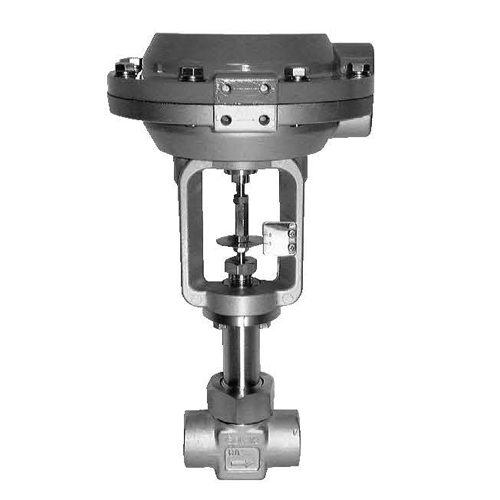

M3 シリーズ 代表品番：M3 シリーズ概要：①Cv値0.0000015～5まで幅広いCv値に対応
②インナー弁はSUS316+ステライト盛で耐摩耗性に優れています。
③ステンレス鍛造(SUSF316)製ボディ高圧ガス大臣認定品にも対応
④グランド部はPTFE製パッキンとフッ素ゴムOリングの二重シール
⑤アクチュエータはマルチスプリング方式を採用したコンパクト設計
⑥優れた制御性能を実現する高感度ダイヤフラム式アクチュエータ
自動グローブタイプニードルバルブ 高温 ＮＣ
M3H シリーズ 代表品番：M3H シリーズ概要：①Cv値0.0000015～5まで幅広いCv値に対応
②インナー弁はSUS316+ステライト盛で耐摩耗性に優れています。
③ステンレス鍛造(SUSF316)製ボディ高圧ガス大臣認定品にも対応
④グランド部はPTFE製パッキンとフッ素ゴムOリングの二重シール
⑤アクチュエータはマルチスプリング方式を採用したコンパクト設計
⑥優れた制御性能を実現する高感度ダイヤフラム式アクチュエータ
⑦放熱フィン付きで500℃までの流体に対応可能

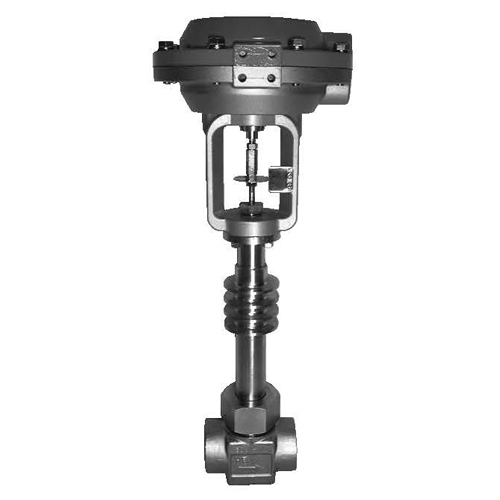

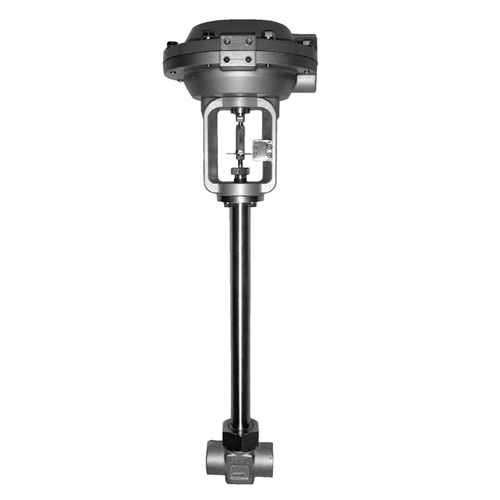

自動グローブタイプニードルバルブ 低温 ＮＣ
M3C シリーズ 代表品番：M3C シリーズ概要：①Cv値0.0000015～5まで幅広いCv値に対応
②インナー弁はSUS316+ステライト盛で耐摩耗性に優れています。
③ステンレス鍛造(SUSF316)製ボディ高圧ガス大臣認定品にも対応
④グランド部はPTFE製パッキンとフッ素ゴムOリングの二重シール
⑤アクチュエータはマルチスプリング方式を採用したコンパクト設計
⑥優れた制御性能を実現する高感度ダイヤフラム式アクチュエータ
⑦グランド部の過冷却を防ぐエクステンション構造で、液体水素(-253℃)での使用が可能

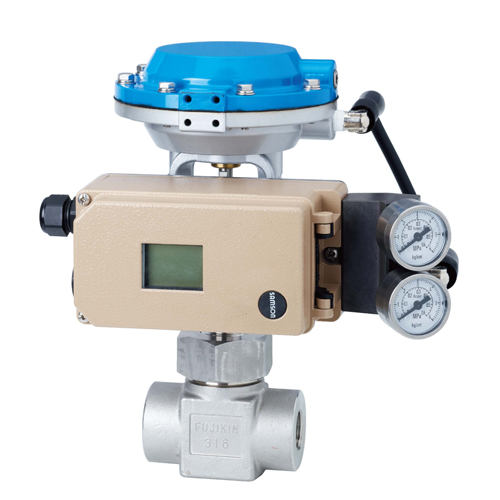

自動グローブタイプニードルバルブ 電空 ＮＣ
E32M3 シリーズ 代表品番：E32M3 シリーズ概要：①Cv値0.0000015～5まで幅広いCv値に対応
②インナー弁はSUS316+ステライト盛で耐摩耗性に優れています。
③ステンレス鍛造(SUSF316)製ボディ高圧ガス大臣認定品にも対応
④グランド部はPTFE製パッキンとフッ素ゴムOリングの二重シール
⑤アクチュエータはマルチスプリング方式を採用したコンパクト設計
⑥優れた制御性能を実現する高感度ダイヤフラム式アクチュエータ
⑦ポジショナーの採用でヒステリシス1.5%以下の精密制御を実現(0.00025未満は2%以下)
