Cv値計算・流量計算ツール
Cv値とは？
バルブ等の容量係数の１つで、JIS規格では、特定のトラベル（動作範囲） において、圧力差が1psiの時、バルブを流れる華氏60度の清水を流した時の流量をUSガロン/minで表す流量数値です。
Cv値計算・流量計算

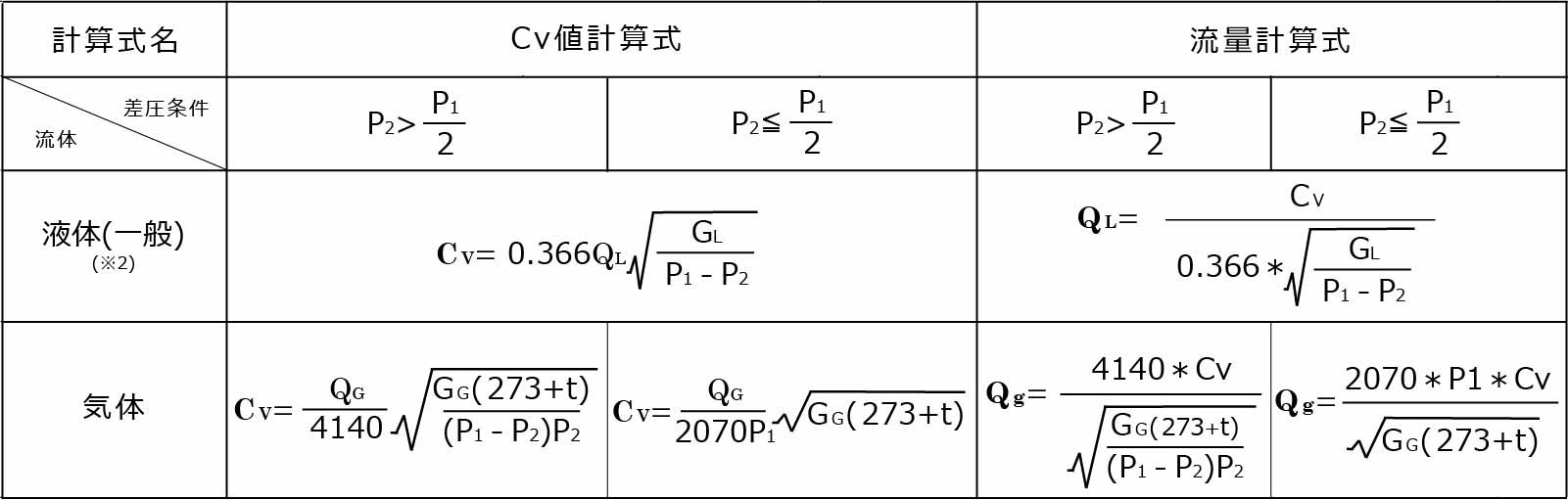

Cv値及び流量を得るためには複雑な計算が必要です。Cv値計算・流量計算ツールをご用意いたしましたので、ご利用ください。
指定した単位以外でCv値・流量計算したい場合はお問い合わせください。
- 【記号の説明】
- QL [m3/h] : 液体の流量（h : 時間）
- Qg [m3/h (normal) ] : 標準状態（15℃ 0.1013 MPa abs）における気体の流量
- P1 [MPa abs] : 1次側絶対圧力 ※3
- P2 [MPa abs] : 2次側絶対圧力 ※3
- t [℃] : 流体温度
- GL : 液体の比重（水=１とした場合）
- Gg : 気体の比重（空気＝１とした場合）
- 【ご利用上のご注意】
- ※1 計算結果は、参考値として取り扱って下さい。バルブ選定の為の基準であり、固有の配管条件やご使用条件などにより、実際には計算結果と差が生じる可能性があります。
- ※2 流体が液体で、動粘度20mPa・s以上、計算Cv値0.01以下の場合は、粘度補正計算が必要です。粘度補正が必要な流体仕様の場合は、お問い合わせ下さい。
- ※3 P1、P2はバルブ直近での圧力としてください。バルブから離れた点での圧力を用いて計算された場合、配管の圧力損失などの影響により、計算結果に大きな誤差を生じる場合があります。
