各種継手の締付要領

施工説明動画

V_®-Lok施工説明動画

UJR施工説明動画

UPG_®施工説明動画

2圧縮リング方式

V_®-Lok ステンレス鋼製

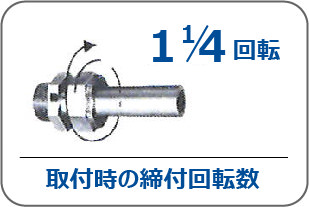

1と1/4回転取付時の締付回転数

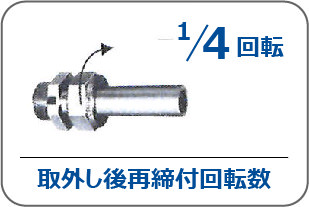

1/4回転取外し後再締付回転数

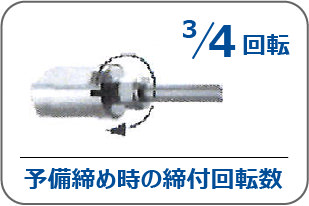

3/4回転予備締め時の締付回転数

1/4回転予備締め後再締付回転数

※呼び径4㎜以下の場合の「取付時の締付回転数」は、手締め後3/4回転となります。

※プラグユニオン、ポートコネクターの場合の「取付時の締付回転数」は、手締め後1/4回転となります。

パワフルロックチューブスコネクター_® 黄銅製

1と1/4回転取付時の締付回転数

1/6回転取外し後再締付回転数

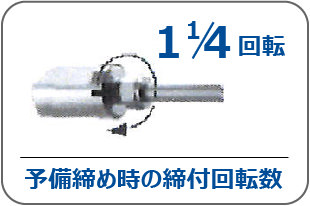

1と1/4回転予備締め時の締付回転数

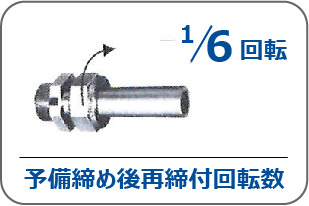

1/6回転予備締め後再締付回転数

ファインシリーズPure_® F900 ステンレス鋼製

1と1/4回転取付時の締付回転数

1/4回転取外し後再締付回転数

3/4回転予備締め時の締付回転数

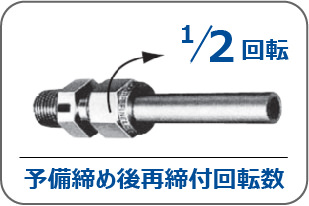

1/2回転予備締め時の締付回転数

リングジョイント黄銅製

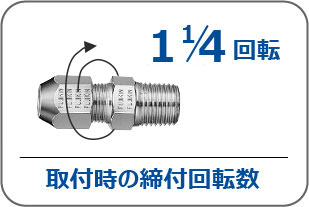

1と1/4回転取付時の締付回転数

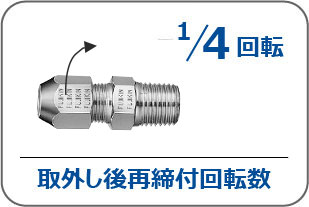

1/4回転取外し後再締付回転数

メタルガスケット方式

ファインシリーズPure_® UJR継手ステンレス鋼製

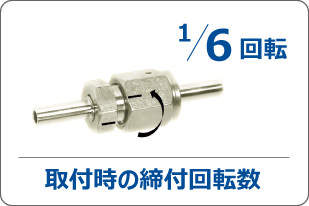

1/6回転取付時の締付回転数

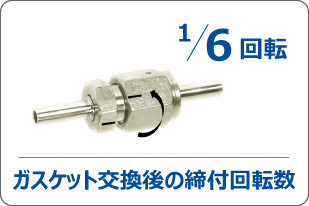

1/6回転ガスケット交換後の締付回転数

※スリーブは溶接が必要です。

ファインシリーズPure_® UPG_® 継手ステンレス鋼製

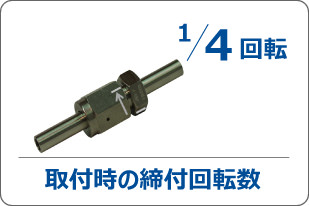

1/4回転取付時の締付回転数

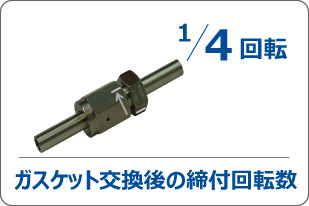

1/4回転ガスケット交換後の締付回転数

※スリーブは溶接が必要です。
