各種継手の締付要領

ファイン シリーズ Pure® F900継手 ステンレス鋼製(SUS316)

リンクジョイント 黄銅製(C3061B、C3771B)

1と1/4回転 取付時の締付回転数 1/4回転 取外し後再締付回転数

2圧縮リング方式

V-Lok TUBES CONNECTOR ステンレス鋼製(SUS316 ASTM材)

1と1/4回転 取付時の締付回転数 1/4回転 取外し後再締付回転数 3/4回転 予備締め時の締付回転数 1/4回転 予備締め後再締付回転数

※呼び径4㎜以下の場合の「取付時の締付回転数」は、手締め後3/4回転となります。

※プラグユニオン、ポートコネクターの場合の「取付時の締付回転数」は、手締め後1/4回転となります。

パワフルロックチューブコネクター® ステンレス鋼製(SUS316 )

1と1/4回転 取付時の締付回転数 1/4回転 取外し後再締付回転数 3/4回転 予備締め時の締付回転数 1/4回転 予備締め後再締付回転数

※呼び径4㎜以下の場合の「取付時の締付回転数」は、手締め後3/4回転となります。

※プラグユニオン、ポートコネクターの場合の「取付時の締付回転数」は、手締め後1/4回転となります。

V-Series PDWチューブコネクター® 黄銅製(C3771B)

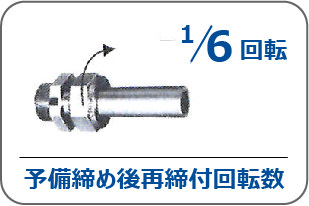

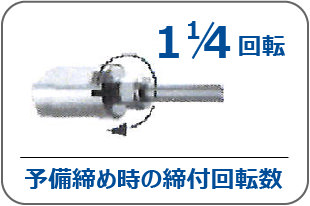

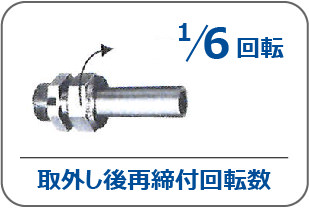

1と1/4回転 取付時の締付回転数 1/6回転 取外し後再締付回転数 1と1/4回転 予備締め時の締付回転数 1/6回転 予備締め後再締付回転数

スーパーWバイトフィッテング(SUW) ステンレス鋼製(SUS316)

1と1/8~1と1/4回転 取付時の締付回転数 1/4回転 取外し後再締付回転数 3/4回転(8mm以下) 1/2回転(10mm以上) 予備締め時の締付回転数 3/4回転(8mm以下) 1/2回転(10mm以上) 予備締め後再締付回転数

ファインシリーズPure® F900(LF900) ステンレス鋼製(SUS316)

1と1/4回転 取付時の締付回転数 1/4回転 取外し後再締付回転数 3/4回転 予備締め時の締付回転数 1/2回転 予備締め時の締付回転数

ユニオンガスケット方式

ファインシリーズPure® UJR継手 ステンレス鋼製 (SUS316またはSUS316L)

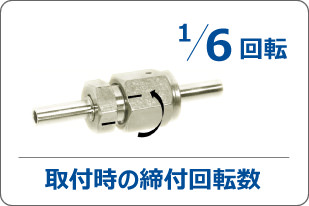

1/6回転 取付時の締付回転数 1/6回転 ガスケット交換後の締付回転数

※スリーブは溶接が必要です。

ファインシリーズPure® UPG® 継手 ステンレス鋼製(SUS316L)

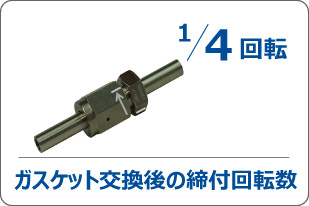

1/4回転 取付時の締付回転数 1/4回転 ガスケット交換後の締付回転数

※スリーブは溶接が必要です。
