BNW SERIESWEIR DIAPHRAGM VAVLES(MANUAL OPERATION)
手動バルブ
![製品カタログダウンロード[PDF]](../images/products/btn_catalog.png)
- ■接液部にポケットが少なく、流線形であるため、流路抵抗が小さくプロセス流体や、洗浄液が残りにくい構造であるので、清潔・無菌に適したバルブです。
- ■グランド部がないので、他のグランド部を有するバルブに比べ、漏れに対して信頼性があります。
- ■ダイヤフラムは、内部および外部漏洩が起こりにくい構造です。
- ■2011年第8回超モノづくり部品大賞 奨励賞 受賞
手動バルブ 特徴

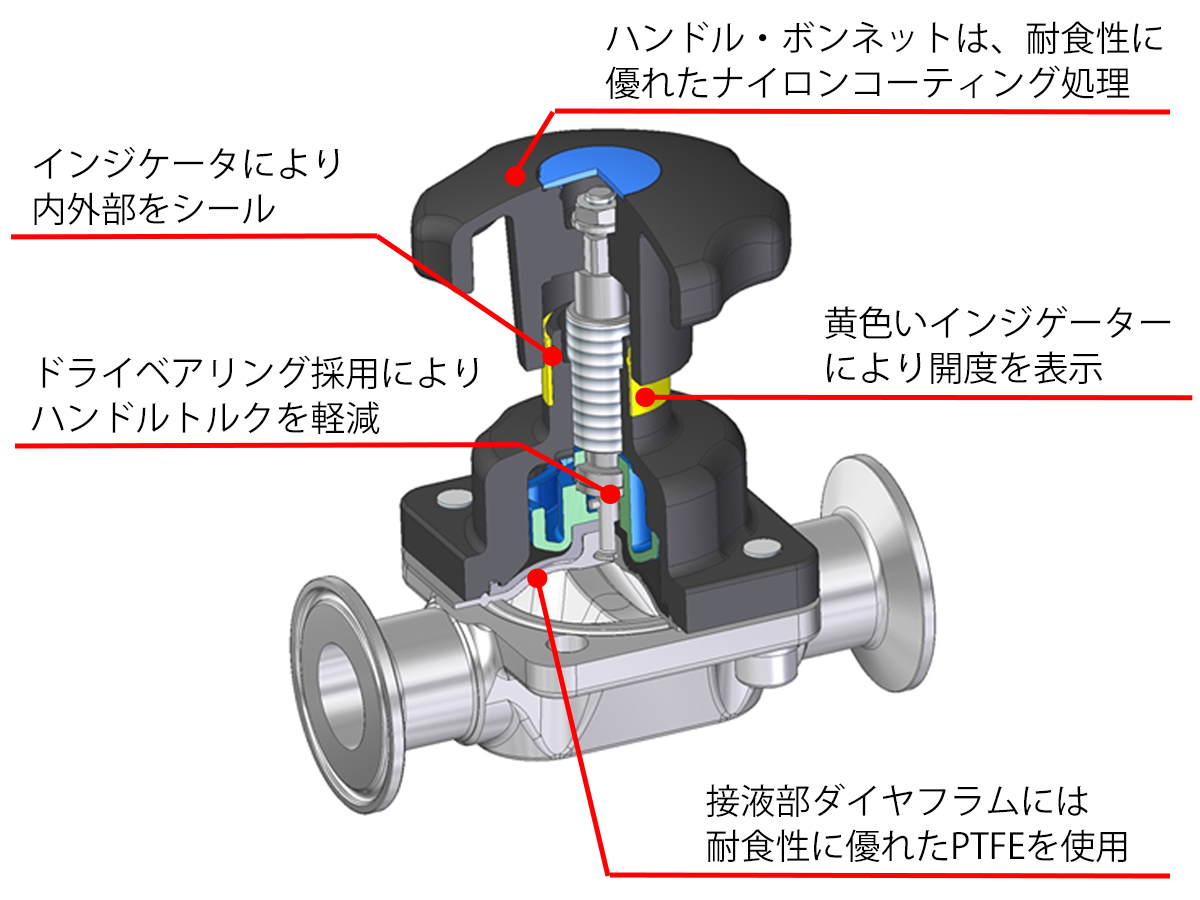

高い気密性
独自のシール構造により、従来のダイヤフラムバルブと比較して外部漏れに対する信頼性が向上。

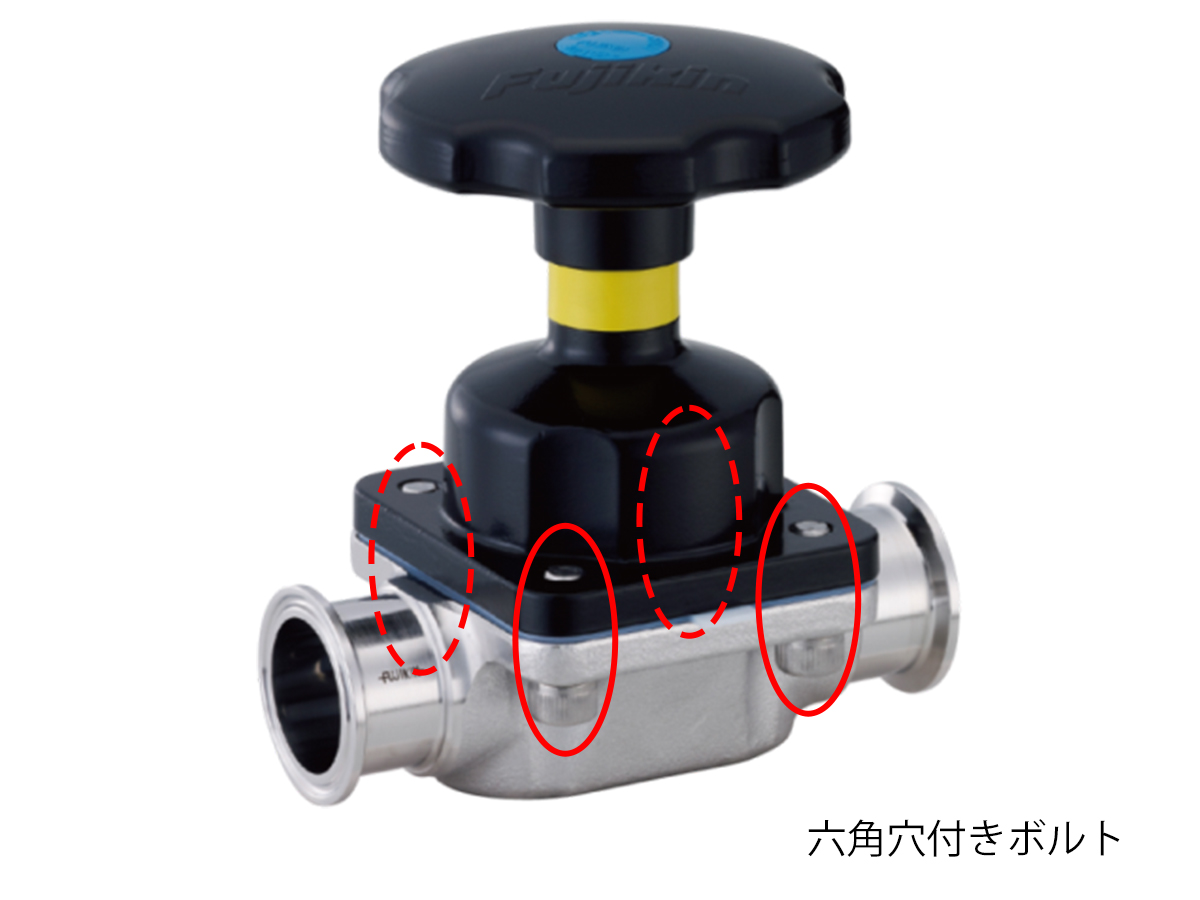

ボルトの再締付回数を激減
ダイヤフラムを締め付けるボルトの再締付回数を大幅に激減。

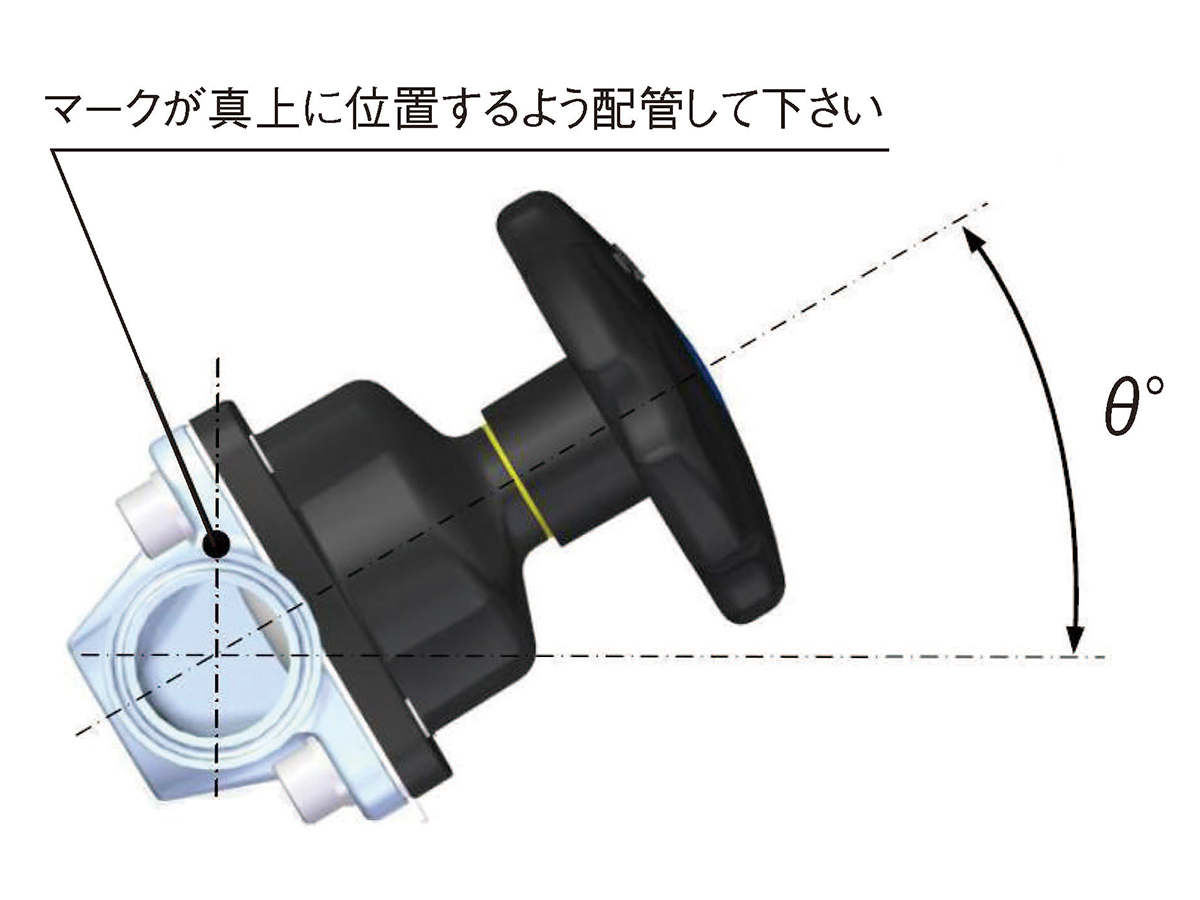

セルフドレン配管取付角度
取付姿勢は自由ですが、水平配管の場合には、セルフドレン配管取り付け角度となるように配管することで、バルブ内部の液だまりを最小にすることができます。
