構造

混合君®の構造説明

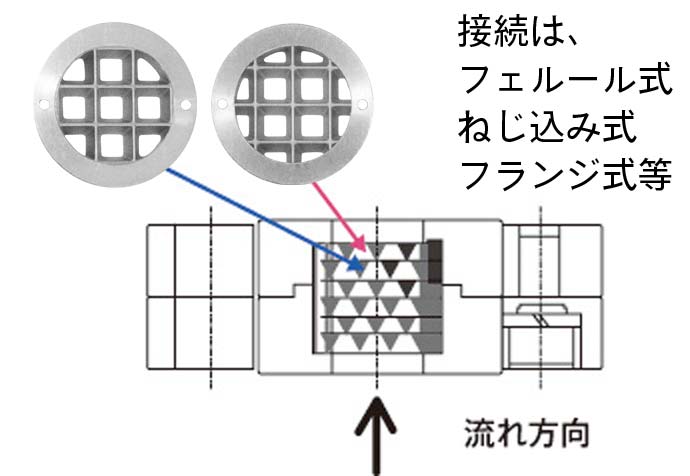

混合君®接続
  • エレメントの孔が正方形配列をしており、上下の配列が異なっていることで、流体は4分割される。
  • 前のエレメントで分割された流体が、次のエレメントで合一される。
  • 流体は、広い隙間から狭い隙間を通過し、再び広い隙間に流れる。流体が4分割されるとともに、急激な速度変化と圧力変化が発生し、流体が混合される。
混合君®細孔

分散君®の構造説明

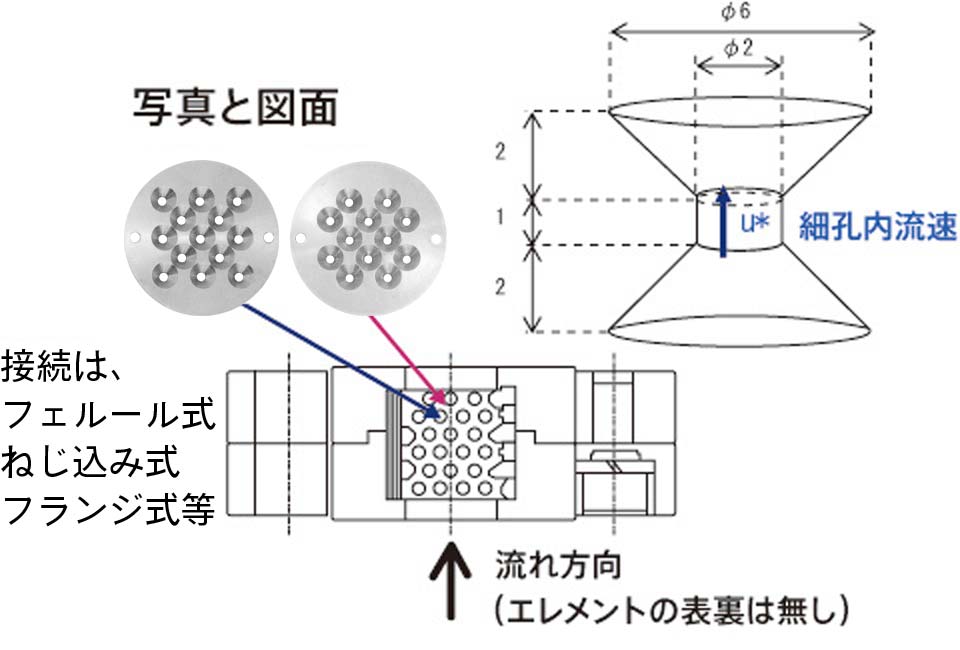

分散君の構造説明 1

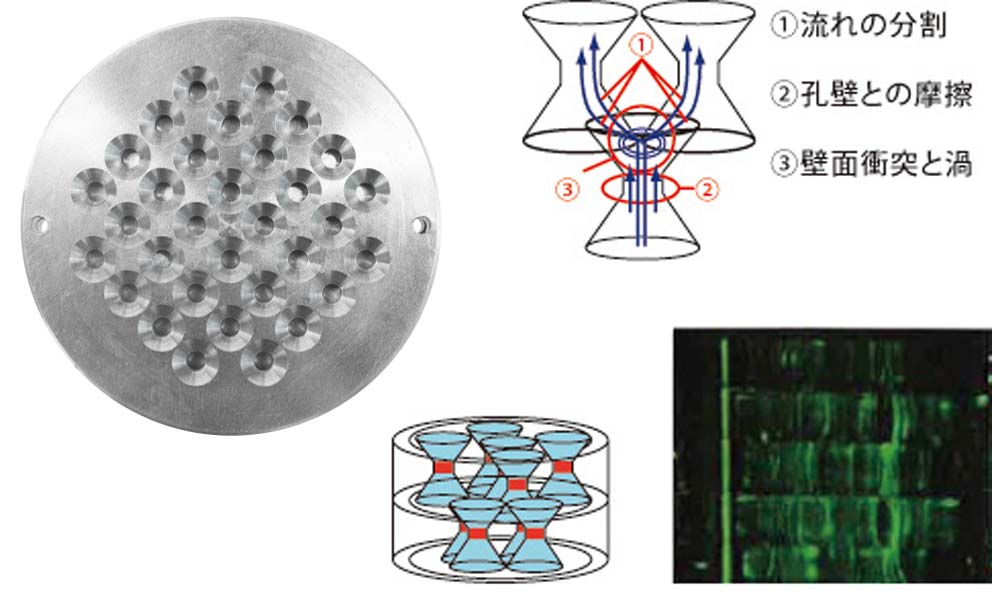

  1. エレメントの孔が、上下の配列が異なっていることで、流体４分割される①。
  2. 流体が最小孔部を通過する際、孔壁と摩擦（剪断力）によって分散を促進②。
  3. 流体が次のエレメントに入る際、必ず衝突し、それに伴い渦が発生し分散を促進③。
分散君の構造説明 2

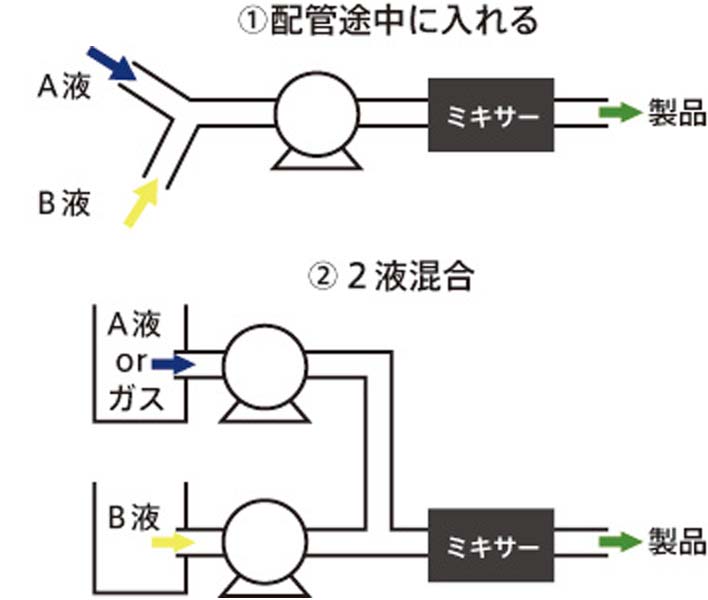

分散君の構造説明 3

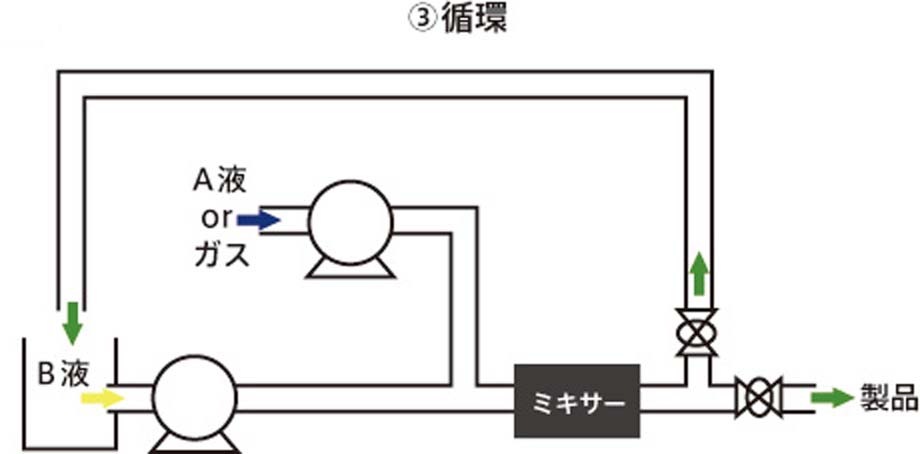

分散君の構造説明 4
