ファインセラミックスバルブについて

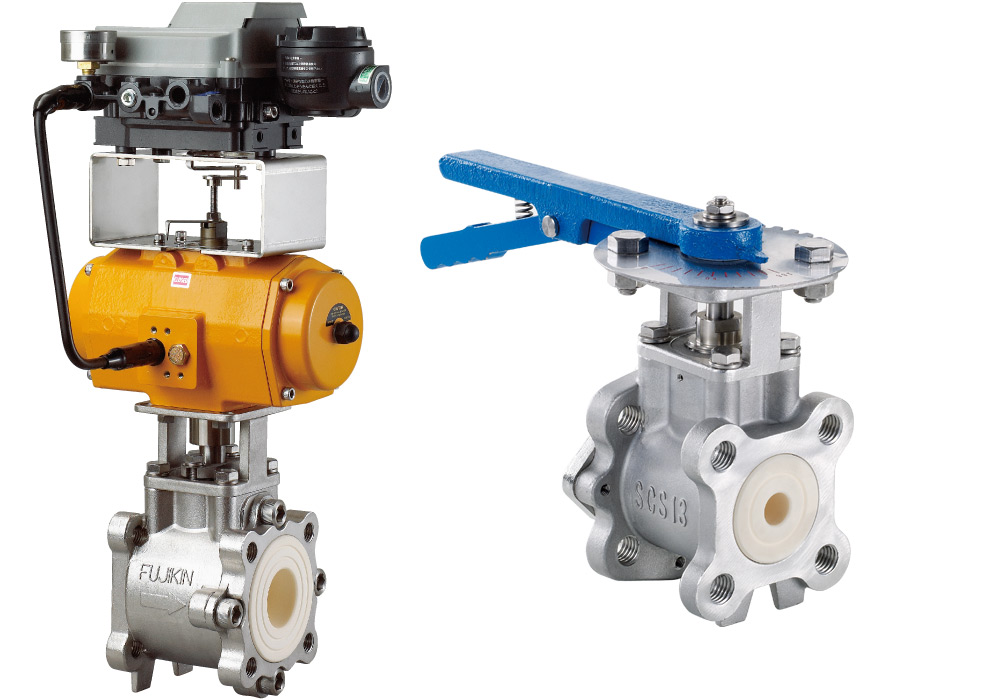

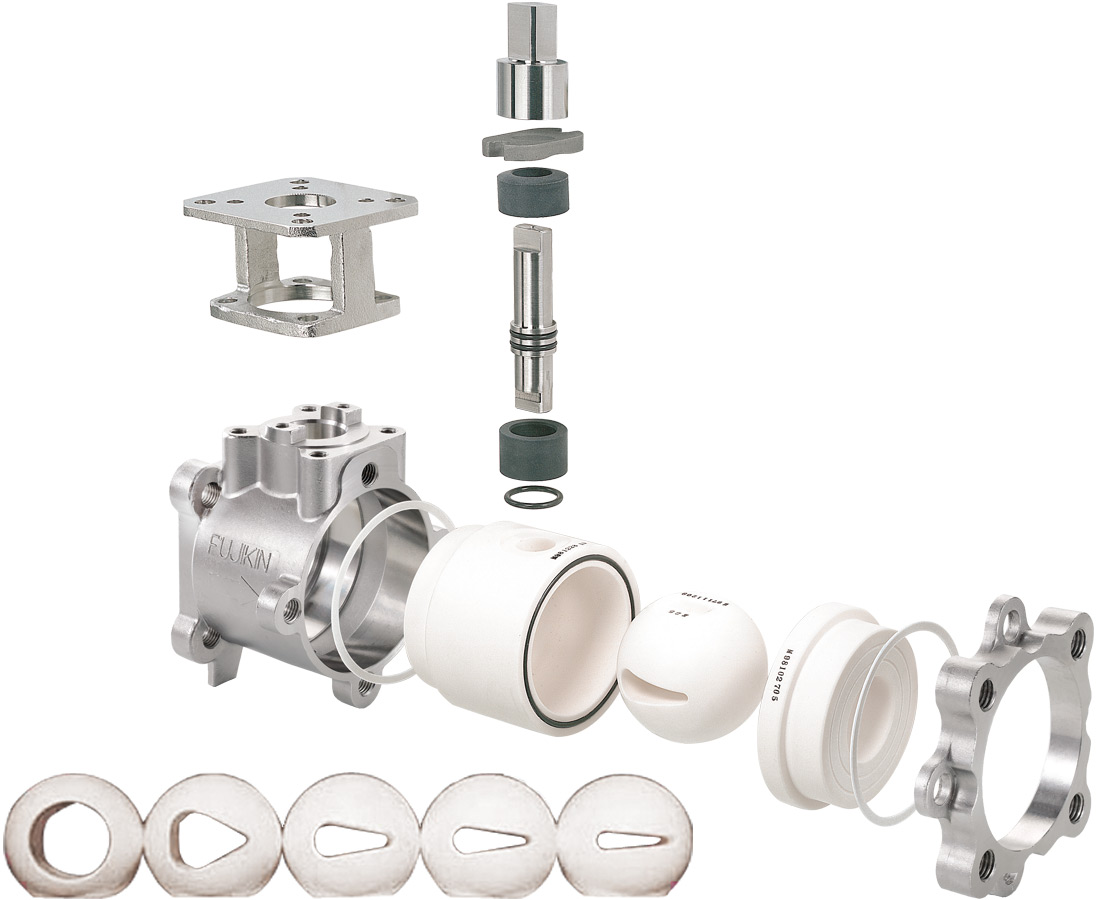

ファインセラミックス ボールバルブ コズミックス™
特長
- 優れた耐久性【接液部(ステム以外)にファインセラミックス材料を使用】
- 優れた流量コントロール性
- フローティングボール構造(特に、スラリー性流体に有効)
- 優れたシートリーク性能(許容リーク量:定格Cv値の1/10000)、ANSI FCI70/2(ANSI B16.104) Class Ⅳ適合
- シンプルな構造(少ない部品点数)、軽量、コンパクト
- 優れたメンテナンス性(シンプルな構造)
呼び径(A) |
定格Cv値 |
特性 |
ON-OFF |
EQ% |
15 |
8 |
4 |
2.5 |
1.5 |
- |
20 |
14 |
8 |
5 |
2.5 |
- |
25 |
24 |
17 |
11 |
7 |
3 |
40 |
65 |
35 |
25 |
15 |
10 |
50 |
90 |
50 |
34 |
25 |
15 |
65 |
130 |
80 |
54 |
35 |
25 |
80 |
195 |
120 |
80 |
58 |
40 |
100 |
340 |
200 |
130 |
85 |
57 |
150 |
750 |
500 |
350 |
250 |
- |
仕様
最高使用圧力 |
0.98 MPa |
最高使用差圧 |
0.98~0.49 MPa (バルブ呼び径による) |
最高使用温度 |
200 ℃ |
バルブ呼び径 |
1/2~6 インチ (15~150 A) |
接続規格 |
JIS10K、ANSI150、DIN PN 16 |

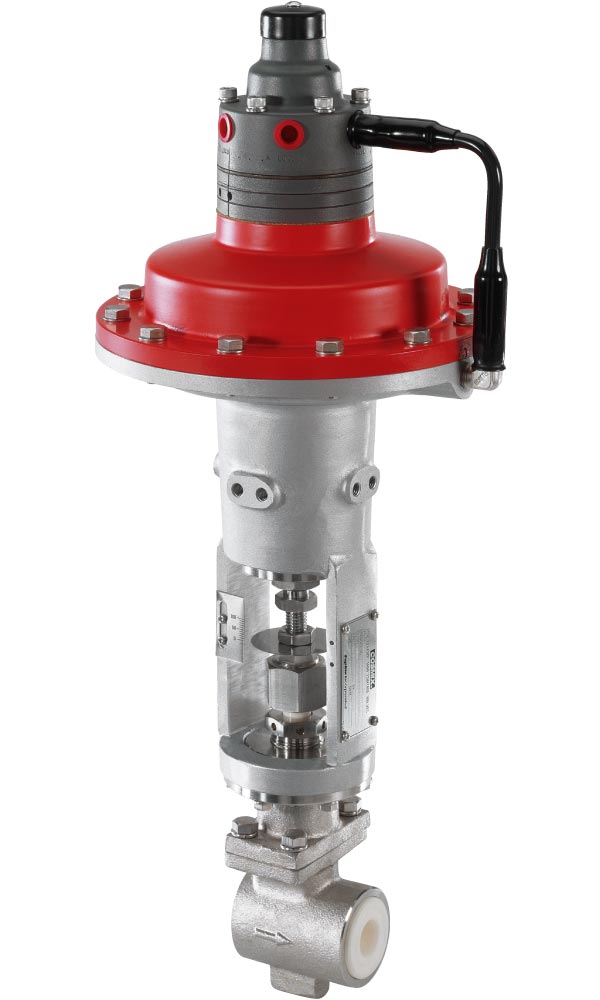

ファインセラミックス プラグバルブ コズミックス™
特長
- 優れた耐久性
接液部はオールファインセラミックス材料のため、腐食性流体への適応が可能です。
- 優れた流量コントロール性
各呼び径毎に3~6種類の定格Cv値を揃えており、仕様により適したCv値を選定可能。特に微少流量コントロール性に優れています。
- 優れたシートリーク性能(許容リーク量:定格Cv値の1/1000)
ANSI FCI70/2(ANSI B16.104) Class Ⅲ適合
呼び径(A) |
定格Cv値 |
特性 |
EQ% |
15 |
5 |
3.5 |
1.5 |
0.7 |
0.5 |
0.35 |
20 |
7 |
5 |
35 |
1.5 |
0.7 |
0.35 |
25 |
17 |
7 |
3 |
- |
- |
- |
40 |
35 |
25 |
15 |
- |
- |
- |
仕様
最高使用圧力 |
1.96 MPa |
最高使用差圧 |
1.47 MPa (バルブ呼び径による) |
最高使用温度 |
200 ℃ |
バルブ呼び径 |
1/2~11/2 インチ (15~40 A) |
接続規格 |
JIS10K、20K、ANSI150、300、 DIN PN 10、16 |

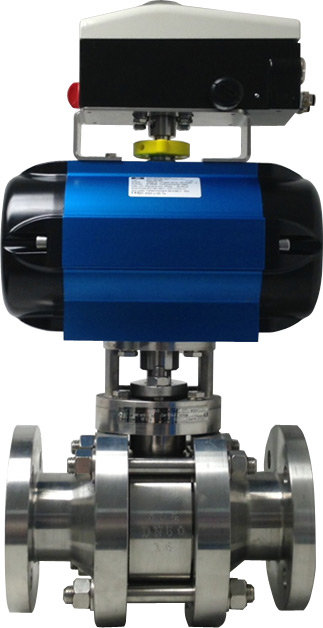

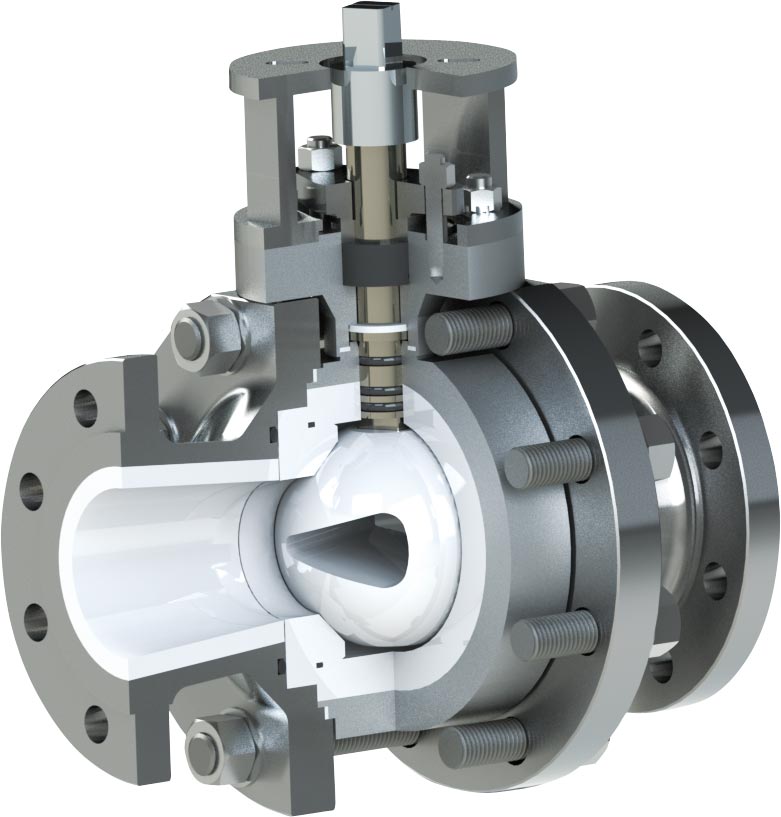

ファインセラミックス ボールバルブ HiLife
特長
- 優れた耐久性
[接液部(ステム以外)にファインセラミックス材料を使用]
- ボールには靭性に優れ、強度の高いZrO2(ジルコニア)分散アルミナを使用。
- 高圧アプリケーション
特に微粉アプリケーション(ポリシリコン等)や微粉炭(PCI)プロセスに適合
- 優れた流量コントロール性
- 優れたシートリーク性能 (許容リーク量:定格Cv値の1/100000)ANSI FCI70/2(ANSI B16.104) Class Ⅵ適合

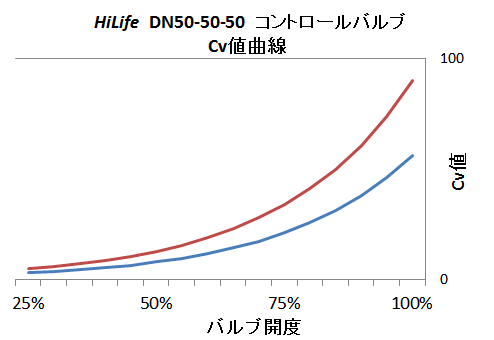

呼び径(A) |
定格Cv値 |
特性 |
ON-OFF |
EQ% |
15-15-15 |
23 |
6 |
12 |
20-20-20 |
44 |
8 |
12 |
25-25-25 |
84 |
16 |
32 |
40-25-40 |
84 |
16 |
32 |
40-40-40 |
200 |
24 |
78 |
50-40-50 |
200 |
24 |
78 |
50-50-50 |
250 |
56 |
90 |
65-40-65 |
200 |
24 |
78 |
65-65-65 |
444 |
78 |
160 |
80-65-80 |
444 |
78 |
160 |
80-80-80 |
643 |
86 |
250 |
100-80-100 |
643 |
86 |
250 |
100-100-100 |
1041 |
198 |
450 |
150-100-150 |
1041 |
198 |
450 |
150-150-150 |
1890 |
- |
- |
仕様
最高使用圧力 |
1.6 MPa(PN16/16bar/232PSI) |
最高使用温度 |
100 ℃ |
バルブ呼び径 |
1/2~11/2 インチ (15~150 A) |
接続規格 |
JIS10K、16K、ANSI150、300、 DIN PN 16 |
