BNW SERIES WEIRWEIR DIAPHRAGM VALVES

BNWシリーズ デッドレグ対応

BNWシリーズ デッドレグ対応について、紹介します。

配管デッドレグ

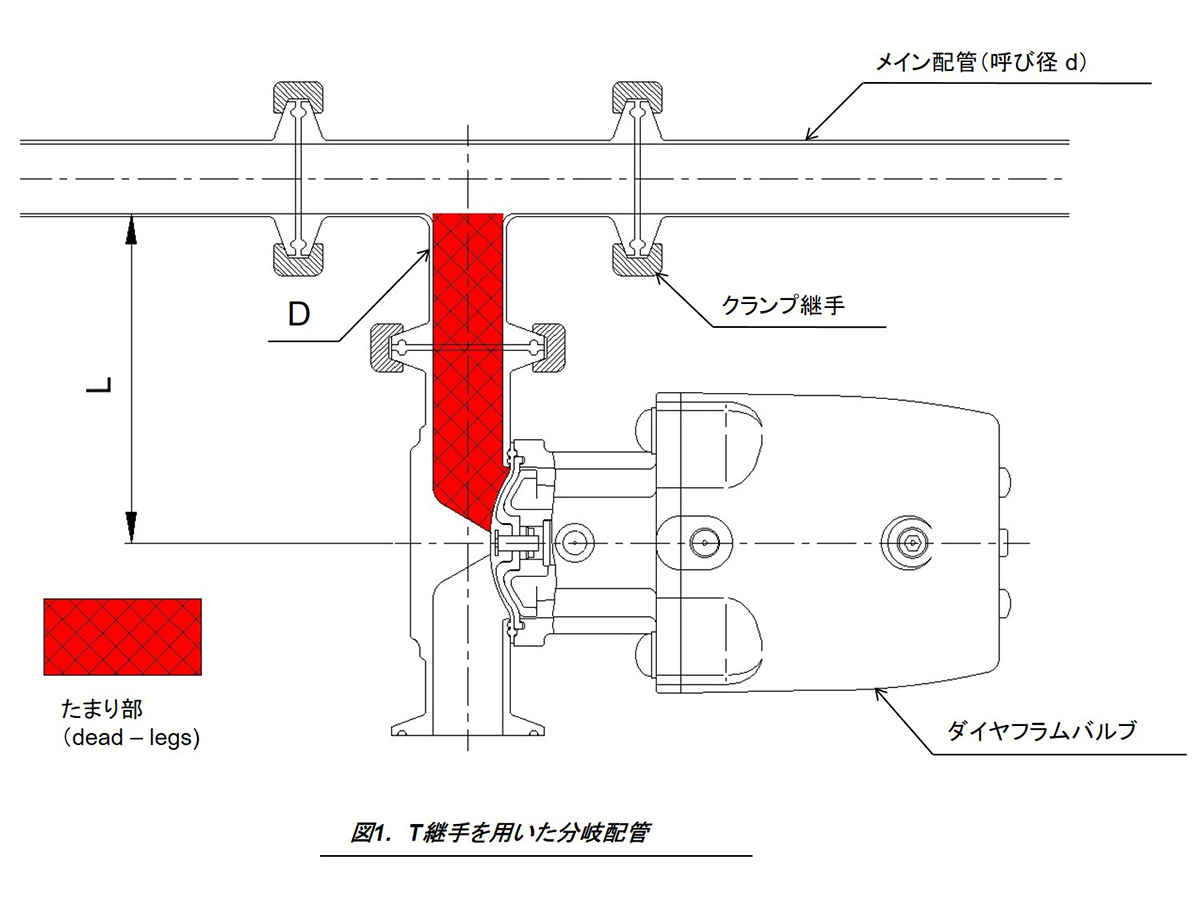

純水や薬液が循環している水平配管より、下方向のユースポイントへ取出す場合やサンプリングを行う場合は、図のようにT継手とバルブを用います。
しかし、この場合は大きなデッドレグが発生します。

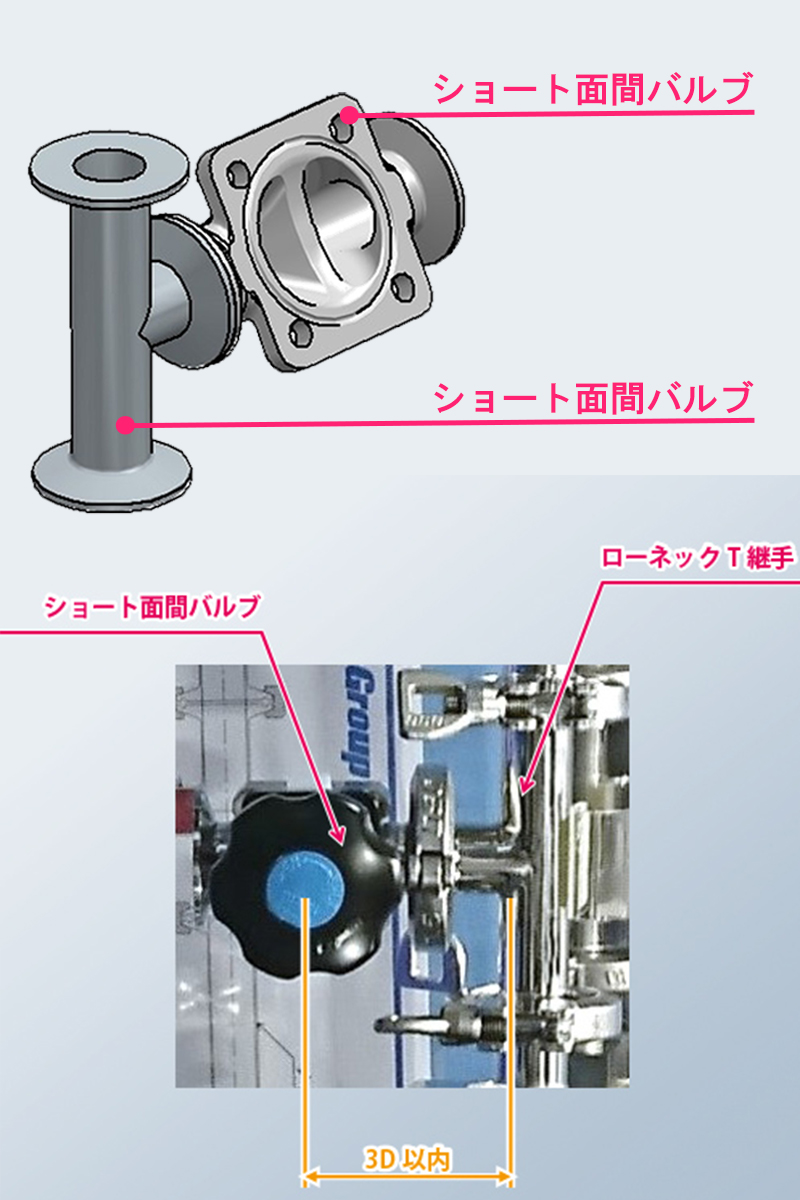

ショート面間 バルブ

ローネック継手にショート面間バルブの組み合わせして、配管することで、デッドレグを3D以下にすることもできます。

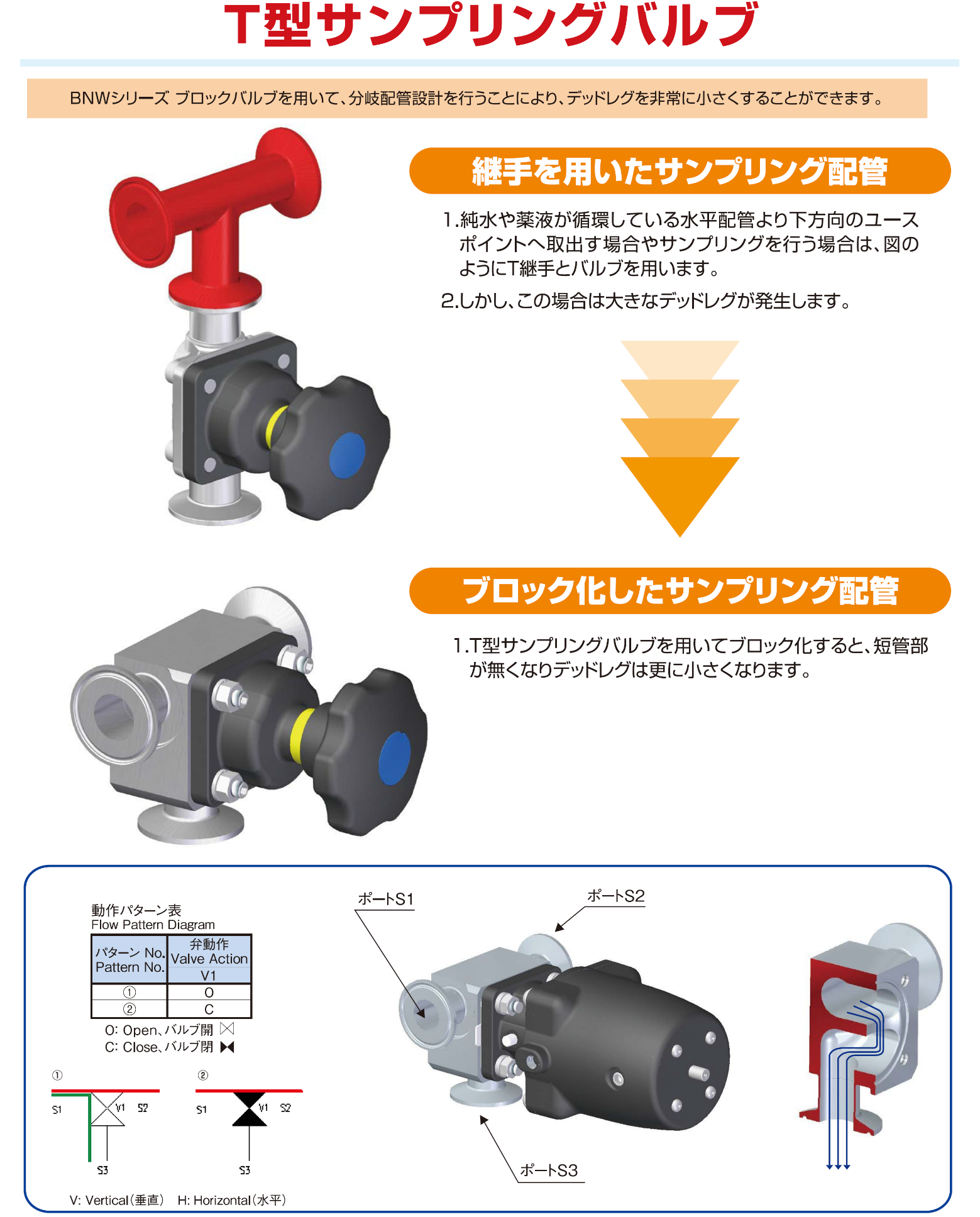

T型サンプリングバルブ
