製品情報

リングジョイント式継手

リングジョイント＆ミニチュアバルブ （RING JOINT） 画像をクリックすると拡大します
黄銅製 リングジョイント

RLシリーズ（ミリサイズ×R・Rcねじ接続）

品番： RL-12B-R

カタログNo.RV01
お問い合わせ

製品スペック詳細

サイズ 12mm × R1/4

シリーズスペック詳細

形状 エルボユニオン 材質 黄銅製(C3771B)
最高使用圧力(MPa) 1.96 最高使用温度(℃) 125
最低使用温度(℃) -45 接続形式 リングジョイント式、おねじ

業界別カテゴリ

  • エレクトロニクス
  • メカトロニクス
  • ケミカル
  • パブリックラボラトリ
  • エネルギー
  • バイオメディカル・フード
  • ライフサイエンス
業界分類
  • エレクトロニクス
  • メカトロニクス
  • ケミカル
  • パブリックラボラトリ
  • エネルギー
  • バイオメディカル・フード
  • ライフサイエンス

【組み図】

組み図

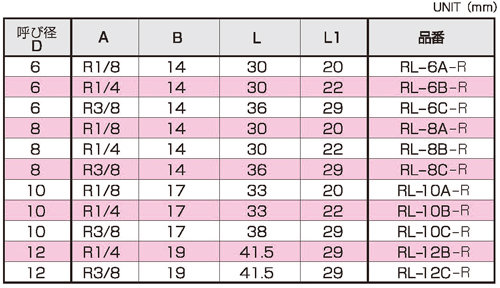

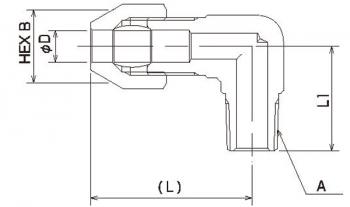

【寸法図】

寸法図

【温度・圧力線図】

温度・圧力線図
